層流傳遞窗結構設計要求

層流傳遞窗結構設計要求

層流傳遞窗作為潔凈室與外界環境進行物品傳遞的關鍵設備，層流傳遞窗結構設計對于保證傳遞過程的潔凈度和效率至關重要。以下是層流傳遞窗結構設計的主要要求：

一、層流傳遞窗外觀設計

材料選擇：傳遞窗的材料應選擇易于清潔、抗腐蝕且不影響空氣流通的材料，如不銹鋼、鋁合金等。

密封性：外觀設計應保證窗口兩側有良好的密封性，以防止外部塵埃進入潔凈室。

二、層流傳遞窗窗口結構

窗口類型：根據傳遞物品的需要，可選擇單窗式或雙窗式層流傳遞窗。雙窗式層流傳遞窗內部形成一個空氣靜壓室，有效減少外部塵埃的侵入。

透明材料：窗口透明材料應具備一定的透視性和抗靜電性，推薦使用光學級亞克力板或聚碳酸酯板。

三、層流傳遞窗層流風道設計

送風單元：送風單元通常采用HEPA高效空氣過濾器，以保證空氣潔凈度。送風單元應安裝在傳遞窗的前面板上方，確?？諝庥缮贤戮鶆蚍植肌?/p>

風速分布：層流風道的風速設計應確保在整個傳遞窗窗口區域風速分布均勻，無死角。

氣流路徑：層流氣流路徑設計應使氣流在傳遞窗口兩側形成平行流向，以減少交叉污染的風險。

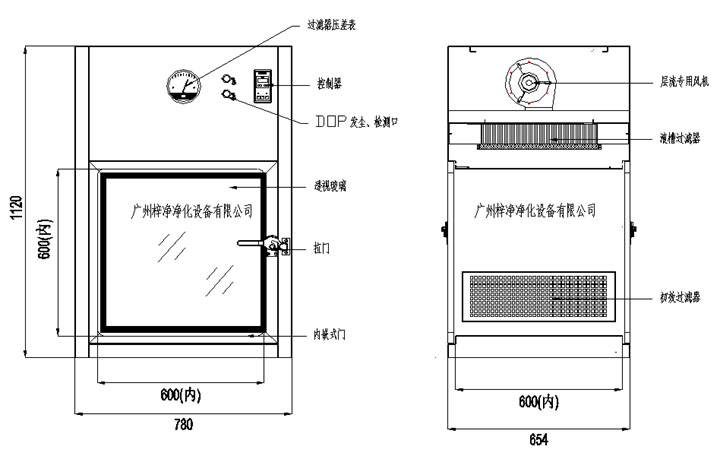

四、層流傳遞窗機械結構設計

滑動或翻板機構：根據需求，可選擇滑動式或翻板式機械結構?；瑒邮浇Y構占用空間小，翻板式結構可防止塵埃沉積。

自鎖機構：設計應保證傳遞窗在打開時具有自鎖功能，確保使用安全。

平衡重：對于大型的傳遞窗，設計時應考慮平衡重，使窗口開關更加輕便。

五、層流傳遞窗控制與檢測系統

控制系統：層流傳遞窗應配備自動化控制系統，實現對風速、門禁、凈化系統的實時監控和控制。

塵埃濃度監測：安裝塵埃濃度監測裝置，實時檢測并顯示傳遞窗內部潔凈度。

六、層流傳遞窗安全防護設計

緊急停止功能：傳遞窗應設計緊急停止按鈕，一旦觸發即迅速關閉，防止人員誤傷或物品跌落。

超溫保護：傳遞窗內設置溫度檢測和報警系統，當溫度超過設定閾值時，系統會自動停機，保證設備和操作安全。

七、層流傳遞窗人性化設計

操作簡便：層流傳遞窗的設計應方便操作，減少誤操作的風險。

維護便利：層流傳遞窗設計應考慮維護的便捷性，以便于定期檢查和清潔。

總之，層流傳遞窗的結構設計必須綜合考慮潔凈度、效率、安全和使用便利性等因素，層流傳遞窗確保其在潔凈室中的穩定運行，滿足高潔凈度環境的要求。
